Vanbase Color PDF herunterladen

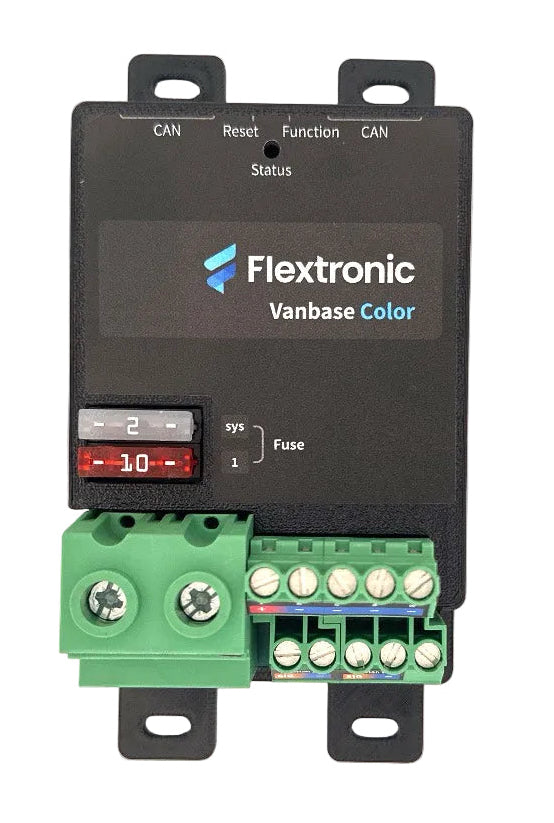

Die Vanbase Color ist eine kompakte Lichtsteuerung mit 4 dimmbaren RGBW-Ausgängen für den Einsatz in elektrischen DC-Anlagen im Wohnbereich von Fahrzeugen.

Der Einsatz ist in elektrischen Anlagen mit 10 V bis 30 V DC vorgesehen und ermöglicht eine platzsparende, übersichtliche und erweiterbare Steuerung von Beleuchtungs- und Schaltfunktionen.

• Sehr platzsparende Bauform
• Installation nur mit Schraubendreher, ohne Kabelschuhe und Aderendhülsen
• Alle Anschlüsse befinden sich auf der Unterseite
• Extra große Eingangsklemmen bis 35 mm²
• Bluetooth vorhanden
• KFZ-Sicherung zur Absicherung des Ausgangs mit Statusanzeige in der App
• 4 dimmbare RGBW-Ausgänge mit Strommessfunktion in der App
• 2 digitale Eingänge, z. B. für Taster
• Beliebig erweiterbar per CAN-Bus

Typische Anwendungen sind Ambientebeleuchtung, Innenraumbeleuchtung, Markisenbeleuchtung, Umfeldbeleuchtung und farbige Akzentbeleuchtung mit RGBW-LED-Streifen.

Vor der Installation müssen die Sicherheitshinweise vollständig gelesen und beachtet werden.

Bestimmungsgemäße Verwendung

Die Vanbase Color ist zur Steuerung und Absicherung geeigneter DC-Verbraucher innerhalb der in dieser Anleitung angegebenen technischen Daten bestimmt. Der Betrieb ist nur in fachgerecht geplanten und installierten DC-Anlagen zulässig.

Modell- und Firmware-Version

Diese Anleitung gilt für die Modellversionen v1 bis v6 und bezieht sich auf die Firmware-Version core/v53.

Die Modellversion kann über die App ausgelesen werden, sobald BLE am Gerät aktiviert ist.

Lieferumfang

Bestandteil	Beschreibung
Gerät	1 x Vanbase Color
Dokumentation	Bedienungsanleitung in digitaler Form

Vor Beginn der Installation ist der Lieferumfang auf Vollständigkeit sowie das Gerät auf sichtbare Transportschäden zu prüfen. Ein beschädigtes Gerät darf nicht installiert oder betrieben werden.
